Műszaki leírás

• támszigetlő-típusú áramváltó
• műgyanta szigeteléssel
• kültéri üzemeltetésre
• hitelesíthető mérési tekercsekkel
• védelmi célú tekercsekkel

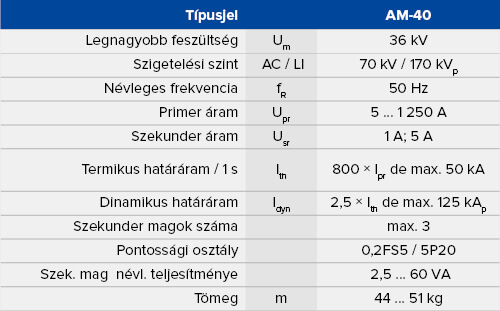

Műszaki adatok

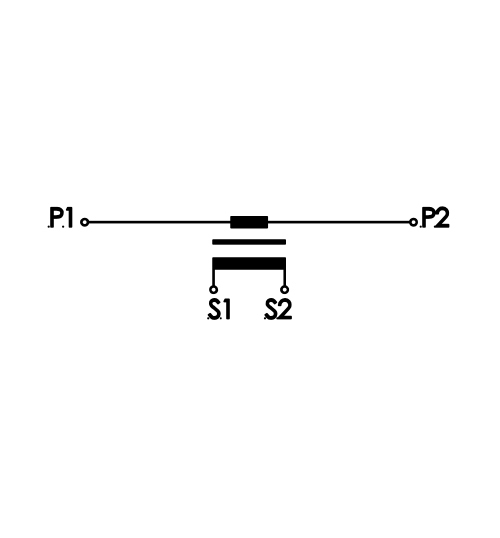

Bekötési rajz

3D modell

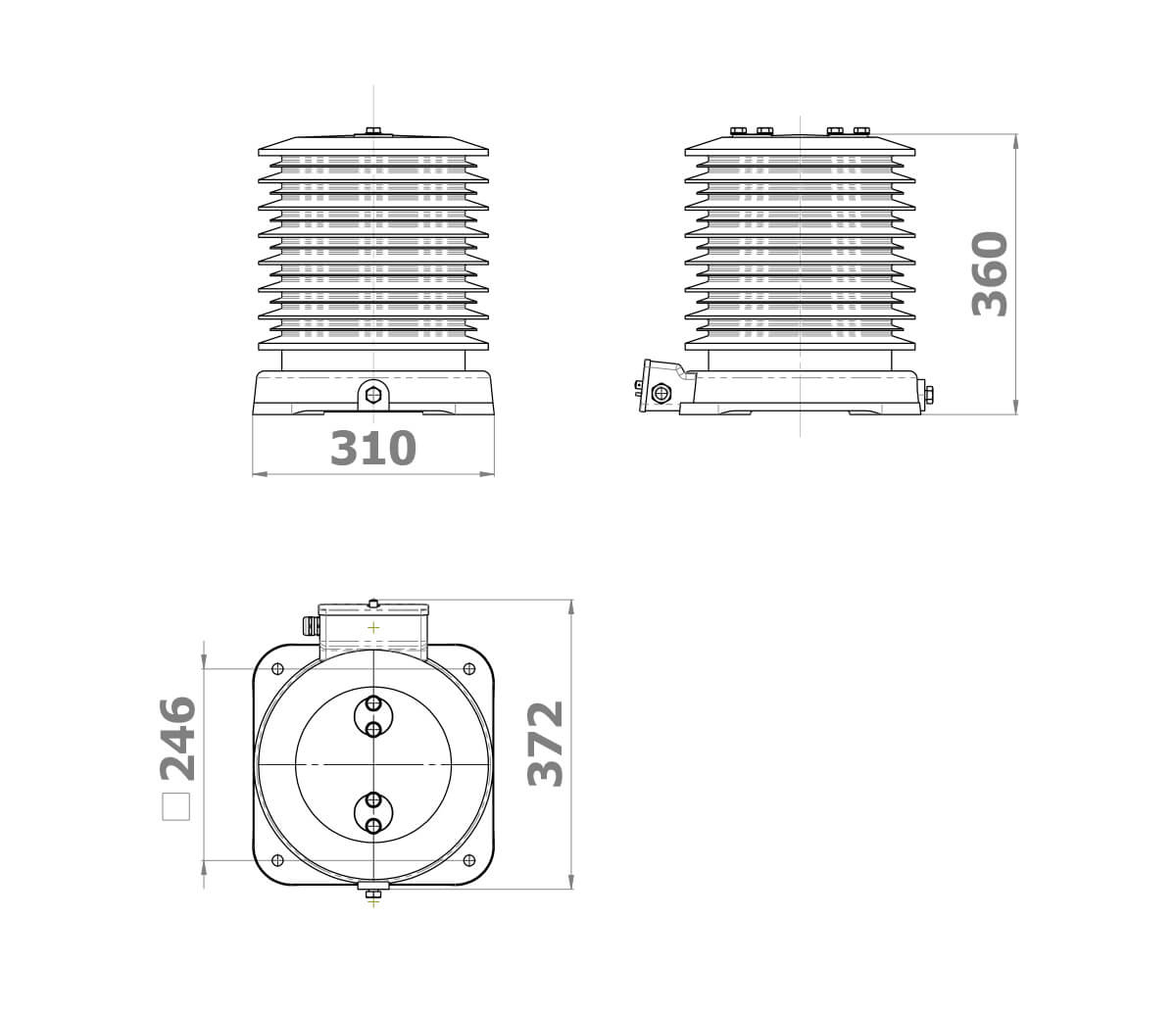

Körvonalrajz

Ajánlatkérés

Megrendelés esetén kérjük kitölteni pdf vagy online árajánlatkérő űrlapunkat.

Speciális követelmények esetén előzetes konzultációt javaslunk.

Csomagolás, szállítás

Darabonként hullámpapírba tekerve fa raklapra csavarozzuk.
Kívánságra felár ellenében

• légi vagy
• tengeri

szállításra alkalmas csomagolást biztosítunk.

Átadás:
FCA Budapest, a gyár telephelyén.

Tárolás

A termék huzamosabb idejű tárolása

• fedett,
• jól szellőzött,
• -25 °C … +40 °C hőmérsékletű

helyiségben megengedett.

Felszerelés, üzembe helyezés

Szerelés előtti ellenőrzés.
4 × M10 csavarral rögzítés
álló helyzetben.
Érintkezők tisztítása, kenése.

Primer csatlakozás M10 csavarokkal.
Szekunder csatlakozás M5 csavarokkal.
M12 csavarral kötelező védőföldelés.

Üzemeltetés, karbantartás, jótállás

Időszakosan a következők elvégzését javasoljuk:

• a felületek sértetlenségének ellenőrzése,
• a szennyezettség ellenőrzése, szükség szerinti tisztítás,
• a primer és szekunder csatlakozó csavarok ellenőrzése, utánhúzása,
• a földelő csavarok ellenőrzése, utánhúzása,
• a felerősítő csavarok ellenőrzése, utánhúzása.

A jótállási idő – a hatályos jogszabályok alapján – 24 hónap.
