Műszaki leírás

• támszigetlő-típusú áramváltó
• műgyanta szigeteléssel
• beltéri üzemeltetésre
• hitelesíthető mérési tekercsekkel
• védelmi célú tekercsekkel
• DIN (12kV) méretszabvány szerint

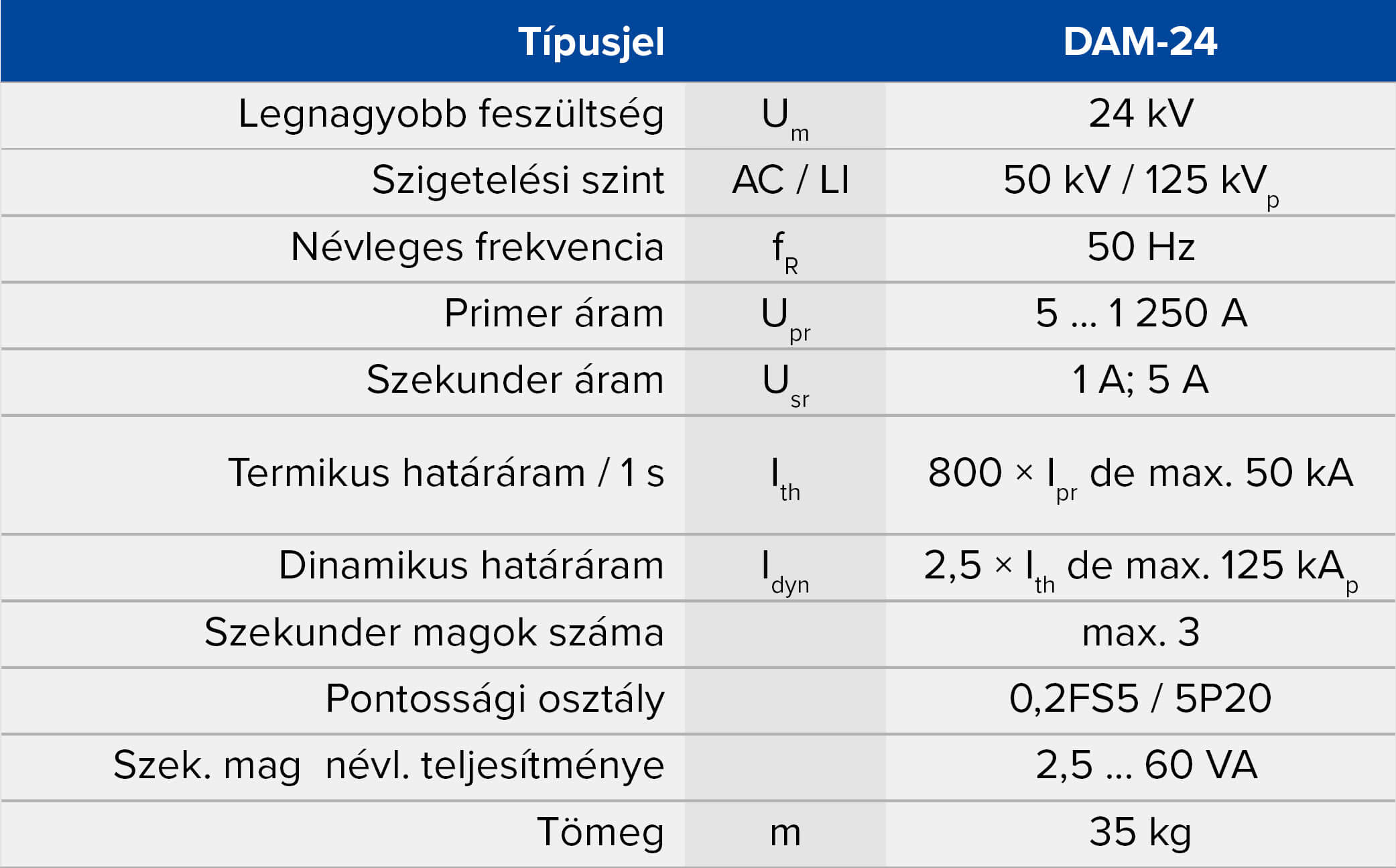

Műszaki adatok

Bekötési rajz

3D modell

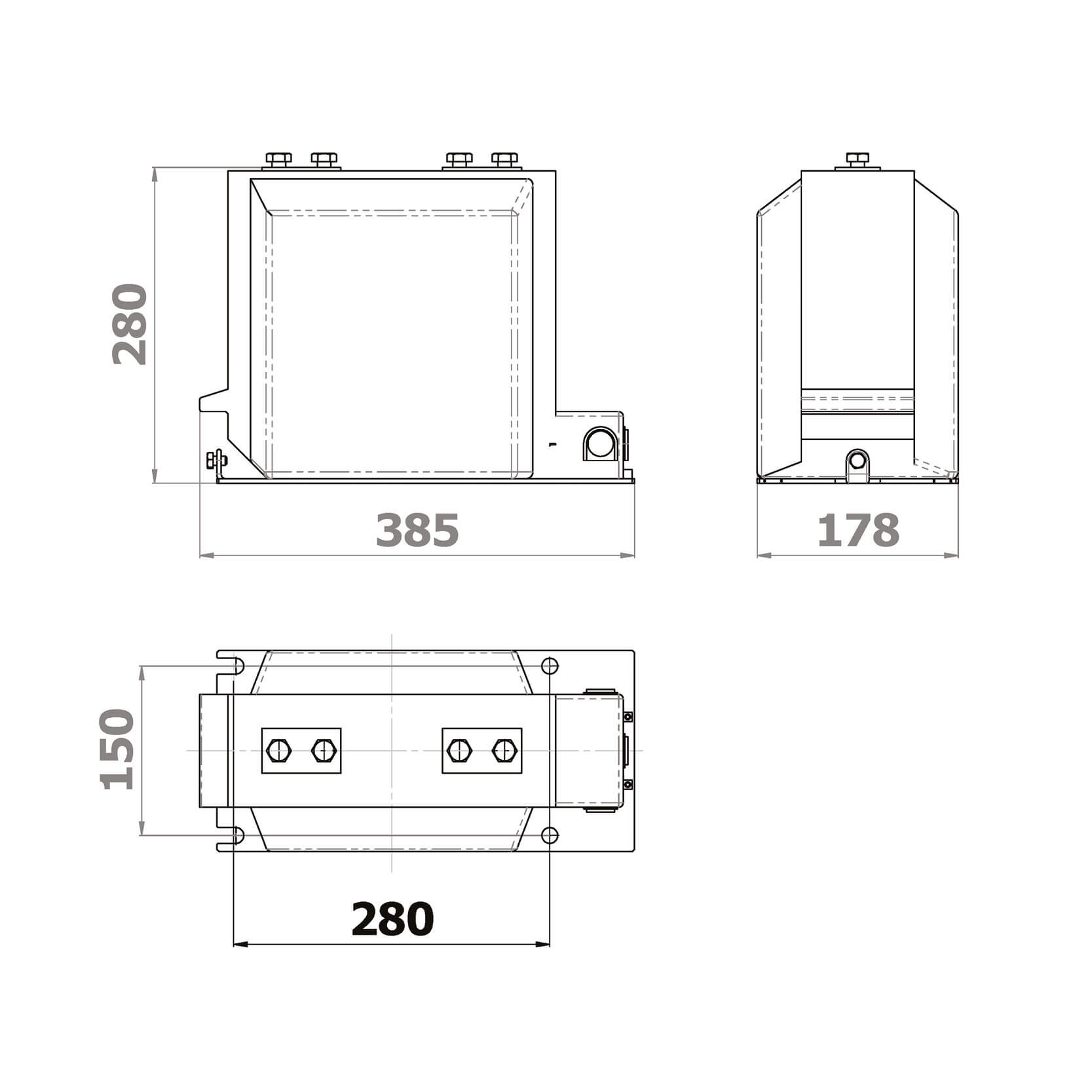

Körvonalrajz

Ajánlatkérés

Megrendelés esetén kérjük kitölteni pdf vagy online árajánlatkérő űrlapunkat.

Speciális követelmények esetén előzetes konzultációt javaslunk.

Csomagolás, szállítás

A termékeket darabonként külön hullámpapír dobozba csomagoljuk.
Kívánságra felár ellenében

• légi vagy
• tengeri

szállításra alkalmas csomagolást biztosítunk.

Átadás:
FCA Budapest, a gyár telephelyén.

Tárolás

A termék huzamosabb idejű tárolása

• fedett,
• jól szellőzött,
• -5 °C … +40 °C hőmérsékletű

helyiségben megengedett.

Felszerelés, üzembe helyezés

Szerelés előtti ellenőrzés.
4 × M10 csavarral rögzítés
álló, függőleges vagy lógatott helyzetben.
Érintkezők tisztítása, kenése.
Primer csatlakozás M12 csavarokkal.

Szekunder csatlakozás a zárlati sziárdságtól függően
M5 vagy M6 csavarokkal .
M8 csavarral kötelező védőföldelés.

Üzemeltetés, karbantartás, jótállás

Időszakosan a következők elvégzését javasoljuk:

• a felületek sértetlenségének ellenőrzése,
• a szennyezettség ellenőrzése, szükség szerinti tisztítás,
• a primer és szekunder csatlakozó csavarok ellenőrzése, utánhúzása,
• a földelő csavarok ellenőrzése, utánhúzása,
• a felerősítő csavarok ellenőrzése, utánhúzása.

A jótállási idő – a hatályos jogszabályok alapján – 24 hónap.
