ARM-10 terméklap

Műszaki leírás

  • átvezetőként beépíthető
  • rúd-típusú áramváltó
  • műgyanta szigeteléssel
  • beltéri üzemeltetésre
  • hitelesíthető mérési tekercsekkel
  • védelmi célú tekercsekkel

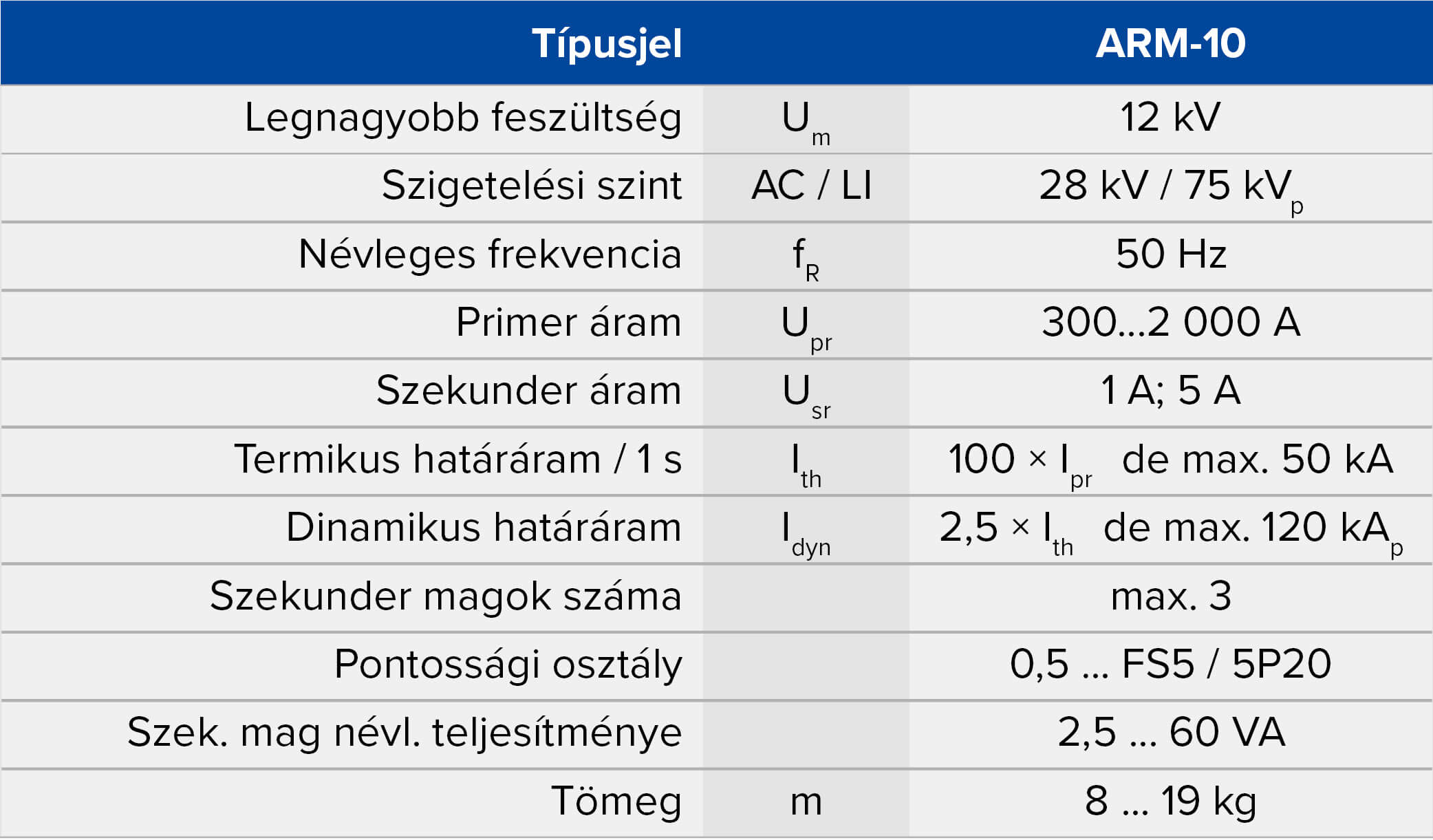

Műszaki adatok

Bekötési rajz

3D modell

Körvonalrajz

Ajánlatkérés

Megrendelés esetén kérjük kitölteni pdf vagy online árajánlatkérő űrlapunkat.

Speciális követelmények esetén előzetes konzultációt javaslunk.

Csomagolás, szállítás

A termékeket darabonként külön hullámpapír dobozba csomagoljuk.
Kívánságra felár ellenében
· légi vagy
· tengeri
szállításra alkalmas csomagolást biztosítunk.

Átadás:
FCA Budapest, a gyár telephelyén.

Tárolás

A termék huzamosabb idejű tárolása

  • fedett,
  • jól szellőzött,
  • -5 °C … +40 °C hőmérsékletű

helyiségben megengedett.

Felszerelés, üzembe helyezés

Szerelés előtti ellenőrzés.
4 × M10 csavarral rögzítés
vízszintes vagy függőleges helyzetben
Érintkezők tisztítása, kenése.
Primer csatlakozás az áramerősségtől függően

1 × M12, M16 vagy M20 csavarral
Szekunder csatlakozás M5 csavarokkal.
M8 csavarral kötelező védőföldelés.

Üzemeltetés, karbantartás, jótállás

Időszakosan a következők elvégzését javasoljuk:

  • a felületek sértetlenségének ellenőrzése,
  • a szennyezettség ellenőrzése, szükség szerinti tisztítás,
  • a primer és szekunder csatlakozó csavarok ellenőrzése, utánhúzása,
  • a földelő csavarok ellenőrzése, utánhúzása,
  • a felerősítő csavarok ellenőrzése, utánhúzása.

A jótállási idő – a hatályos jogszabályok alapján – 24 hónap.

Letölthető dokumentumok
Műszaki leírás PDF
Műszaki adatok PDF
Bekötési rajz PDF
3D modell SLDPRT STEP X_T
Körvonalrajz PDF DWG
Ajánlatkérő űrlap  PDF
Csomagolás, szállítás PDF
Tárolás PDF
Felszerelés, üzembe helyezés PDF
Üzemeltetés, karbantartás, jótállás PDF
Összes dokumentum ZIP
